水电工程岩土试验仪器设备校验规程第26部分 粗粒土试验仪器设备校验解析

引言

《水电工程岩土试验仪器设备校验规程 第26部分：粗粒土》是水电工程岩土试验领域的重要标准，编号为26-2024。该标准针对粗粒土试验所用仪器设备的校验方法、技术要求、校验周期等作出了系统规定，旨在保障粗粒土物理力学特性测试结果的准确性与可靠性。粗粒土广泛分布于水电工程的地基、坝体填筑料及边坡岩土体中，其颗粒粒径较大、级配复杂，试验仪器设备的精度直接关系到工程设计与施工的安全。因此，深入理解并严格执行该规程，对于水电工程的质量控制与安全评价具有十分重要的意义。

一、粗粒土试验的主要仪器设备

粗粒土试验通常包括颗粒分析、击实试验、直剪试验、三轴压缩试验、渗透试验、承载比试验等。涉及的主要仪器设备有：

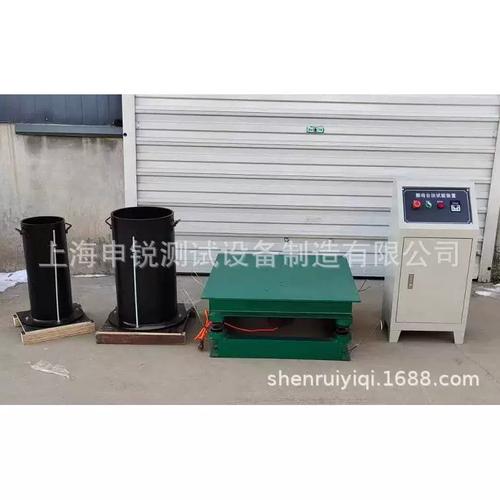

1. 粗粒土击实仪：用于测定粗粒土的最大干密度和最优含水率，包括击实筒、击锤、导筒等部件。
2. 大型直剪仪：用于测定粗粒土的抗剪强度参数，包括剪切盒、垂直加载系统、水平剪切系统、量测系统等。
3. 大型三轴压缩仪：用于测定粗粒土在不同围压下的应力-应变关系及强度参数，包括压力室、围压系统、轴向加载系统、孔压量测系统等。
4. 渗透仪：用于测定粗粒土的渗透系数，包括渗透筒、供水系统、量测系统等。
5. 颗粒分析设备：包括标准筛、振筛机、沉降分析装置等。
6. 承载比试验仪：用于测定粗粒土的承载比，包括试筒、贯入杆、加载系统等。

以上仪器设备的量程、精度、结构尺寸等均需符合规程要求，并定期进行校验。

二、校验技术要求

26-2024标准对各类粗粒土试验仪器设备的校验提出了明确的技术要求。

（一）粗粒土击实仪校验

击实筒的尺寸（内径、高度、容积）允许偏差应符合规定，一般内径偏差不超过±0.2mm，高度偏差不超过±0.5mm。击锤的质量偏差应不超过±5g，锤底直径偏差不超过±0.1mm。击实仪的落高（锤击高度）允许偏差为±1mm。校验时应测量各部件尺寸，并计算击实功，确保符合标准要求。

（二）大型直剪仪校验

剪切盒的内径或边长、高度应精确测量，偏差不超过±0.2mm。垂直和水平加载系统的力值示值误差不超过±1%，位移量测系统误差不超过±0.02mm。校验时需使用标准测力计和位移计进行比对，确保加载和量测精度。

（三）大型三轴压缩仪校验

压力室的围压和轴向压力示值误差不超过±1%，轴向位移量测误差不超过±0.02mm，孔压量测误差不超过±0.5kPa。体积变化量测系统误差不超过±1%。校验时需使用标准压力表、位移计和孔压传感器进行校准，并检查围压系统和轴向加载系统的密封性及稳定性。

（四）渗透仪校验

渗透筒的尺寸、供水系统的水头控制精度、量测系统的误差均需符合规定。渗透系数量测的相对误差不超过±2%。校验时需检查渗透筒的密封性、水头控制装置的准确性以及流量计或量筒的精度。

（五）颗粒分析设备校验

标准筛需符合国家筛标准，使用前应用标准样品进行校验，筛孔尺寸偏差应在允许范围内。振筛机的振动力、振动频率应定期校验。沉降分析装置的沉降筒尺寸、温度控制等需满足要求。

（六）承载比试验仪校准

贯入杆的直径、加载系统的力值和位移量测精度需满足标准。贯入速率应控制在标准规定范围内。校验时需校正加载系统，确保贯入量和力值的准确性。

三、校验方法与程序

规程规定的校验方法主要包括直接测量法、标准器比对法、标准样品试验法等。

1. 直接测量法：使用經纬仪、游标卡尺、千分尺、钢尺等计量器具直接测量设备的几何尺寸。
2. 标准器比对法：使用标准测力计、标准压力表、标准位移计等对设备的力值、压力、位移等参数进行比对校验。
3. 标准样品试验法：采用标准试样进行试验，比较试验结果与标准值，从而评估设备整体性能。

校验程序通常包括：校验准备、设备检查、参数测量、数据记录与处理、校验结果判定、出具校验报告等步骤。校验报告应包含设备信息、校验参数、实测数据、标准要求、结论及有效期等。

四、校验周期与结果处理

粗粒土试验仪器设备的校验周期一般不超过一年。对于使用频繁或对精度要求高的设备，应适当缩短校验周期。设备经过维修、改装或出现异常时，应重新校验。校验结果分为合格与不合格。不合格的设备应停用，经维修调整后重新校验，合格后方可使用。校验记录和报告应存档備查。

五、

26-2024水电工程岩土试验仪器设备校验规程第26部分对粗粒土试验设备的校验作出了详细规定，是保障粗粒土试验数据准确可靠的重要技术依据。在实际工作中，试验人员应充分理解并严格执行该规程，确保仪器设备处于良好的工作状态，为水电工程勘察、设计与施工提供科学的岩土参数。随着技术发展，校验规程也会不断修订完善，相关人员应及时学习最新标准，提升试验检测水平，为工程质量与安全保驾护航。
